高效、高精度、高集成度,可驱动高达8×72区域的Mini-LED,集成了MUX开关和电流接收器。通过12位LED电流设置和13位PWM高时间设置,可以灵活地实现LED亮度控制。

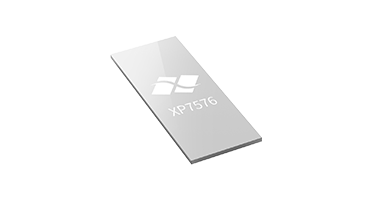

XP7576是一款高效、高精度、高集成度的PM Mini-LED背光驱动芯片,可驱动高达8×72区域的Mini-LED,集成了MUX开关和电流接收器。通过12位LED电流设置和13位PWM高时间设置,可以灵活地实现LED亮度控制。适用于平板电脑、笔记本电脑、监视器、VR显示等应用。
XP7576极低的MUX开关损耗和电流汇损耗以及动态电流汇电压反馈控制可以大大提高整体效率和热性能。高集成度有助于简化设计。
采用菊花链SPl接口对XP7576进行灵活控制,DPLL简化了系统对PWM调光控制的要求。XP7576提供灵活的调光模式,包括PWM模式,直流模式或混合模式调光。专用故障引脚用于指示LED打开、LED短路、过温等状态。
XP7576实现了高MUX频率(>20KHz)的啸叫抑制功能。
● 单片全集成(HS+LS),支持8x72=576通道,高集成度
● 每通道15mA@30V
● 小尺寸WLCSP封装,适配纤薄设备
● 25KHz高频扫描,抑制音频噪声
● VRR(可变刷新率)技术,支持多种帧率选择
● 13bit 高精度调光
● 支持上/下鬼影消除
产品规格书下载
获取更多产品信息、方案以及选型采购相关问题,欢迎联系我们!
